液压传动尝试拆卸,机电液气一体化尝试拆卸

装备根本简介

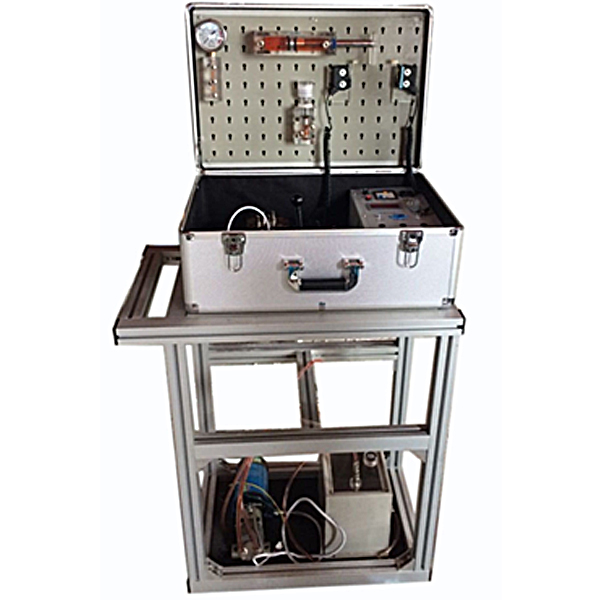

便携式通明液压传动尝试箱可实施液压传动演示、液压传动根本线路（压力、流量 、标的目的节制线路）。合适职业院校相干专业液压传动、液压与气压传动等课程的尝试讲授。
体系出格点
1、液压元件以通明无机玻璃外壳为主，功课介质为红色液压油，体系功课时可清楚检查到液压元件阀芯的功课进程，直观性强。
2、液压元件管路以通明软管毗连，机关松散、毗连靠得住、不漏油。
3、箱子集元件元件、液压泵站、变更速率机电及电气节制局部为一体箱，教员可方便的将装备带入讲堂实施现场演示讲授和什物讲授
手艺功效
1、写入电源：一相三线220V，50Hz
2、拆卸容量（KV）（KV）（KV）：<0.3KVA
3、定量齿轮泵：规格限制压力1.6MPa,规格限制流量：4L/min
4、直线DC变更速率机电：规格限制电压（V）（V）（V）：AC220V，规格限制功率（W）（W）（W）：180W，规格限制动弹速率：1400r/min
5、外开尺寸：550mm*370mm*230mm
尝试名目
1、用O型换向阀的换向线路。
2、进油节省变更速率线路。
3、回油节省变更速率线路。
4、路程开关换向线路。
5、用减压阀的减压线路。
6、压力调定线路。




液压传动尝试拆卸,机电液气一体化尝试拆卸

试(shi)着拆下实现(xian)了的(de)完课信念

机电液气尝试台为铝制型材机关，在下面可拆卸上料单位、间歇式传递及夹紧单位、冲压单位、钻孔单位和分拣单位，并装备装备装备有主机、变频器、触摸屏、、三相异步交换ACACAC机电、交换ACACAC减慢速率机电、直线DC机电、液压机体系、钻机及其液压进给体系、气压传动体系等，含有归纳综合一个经典范范型的机电气液综合利用体系。能够实施经典范范型机电气液一体化体系的拆卸、液压气动管路拆卸、电气节制线路布线、触摸屏与plc编程及变更丈量尝试、零件变更丈量尝试及运转等手艺尝试，从而使先生掌控掌握机电气液的相干常识和手艺。

功(gong)较参数值(zhi)及(ji)功(gong)较

1.功课电源：三相五线～380V±10%
2.表面尺寸：1400mm*960mm*750mm
3.微型液压能源源：规格限制功率（W）（W）（W） 735W；规格限制排量 1.6mL/r；规格限制压力 6MPa
༺4.静音氛围紧缩机：功课电源AC220V±10% 50Hz，写入功率（W）（W）（W）0.68kW，公称容积24L，规格限制流量：116L/min，规格限制输入气压1MPa

依照理由传(chua𒐪n)授(shou)，根本保持(chi)的课(ke)程历史使命(ming)以(yi)上：

使命一：装备拆卸与变更
(1)上料、传递、夹紧、分拣等主动化机构的拆卸与变更；
(2)plc、变频器、泄电断路器、开关电源等电气部位件的定位拆卸及变更；
(3)气动部位件的拆卸与变更；
(4)液压部位件的拆卸与变更。
使命二：液压传动体系识图与管路拆卸
液压机、钻机进给体系、液压泵站等液压传动体系的识图与液压管路拆卸。
使命三：气动体系识图与管路拆卸
调压、换向、变更速率、挨次举措节制等气动体系的识图与气管拆卸。
使命四：电气节制线路道理图设想与布线
含有：根据功课流程和节制请求，设想主动节制体系的电气道理图，按道理图安排、毗连节制体系电子线路。
使命五：法式说话编写与变更丈量尝试
各电气节制线路PLC法式及触摸屏界面的编写与变更丈量尝试。
使命六：机电气液一体化装备的零件变更丈量尝试与运转
